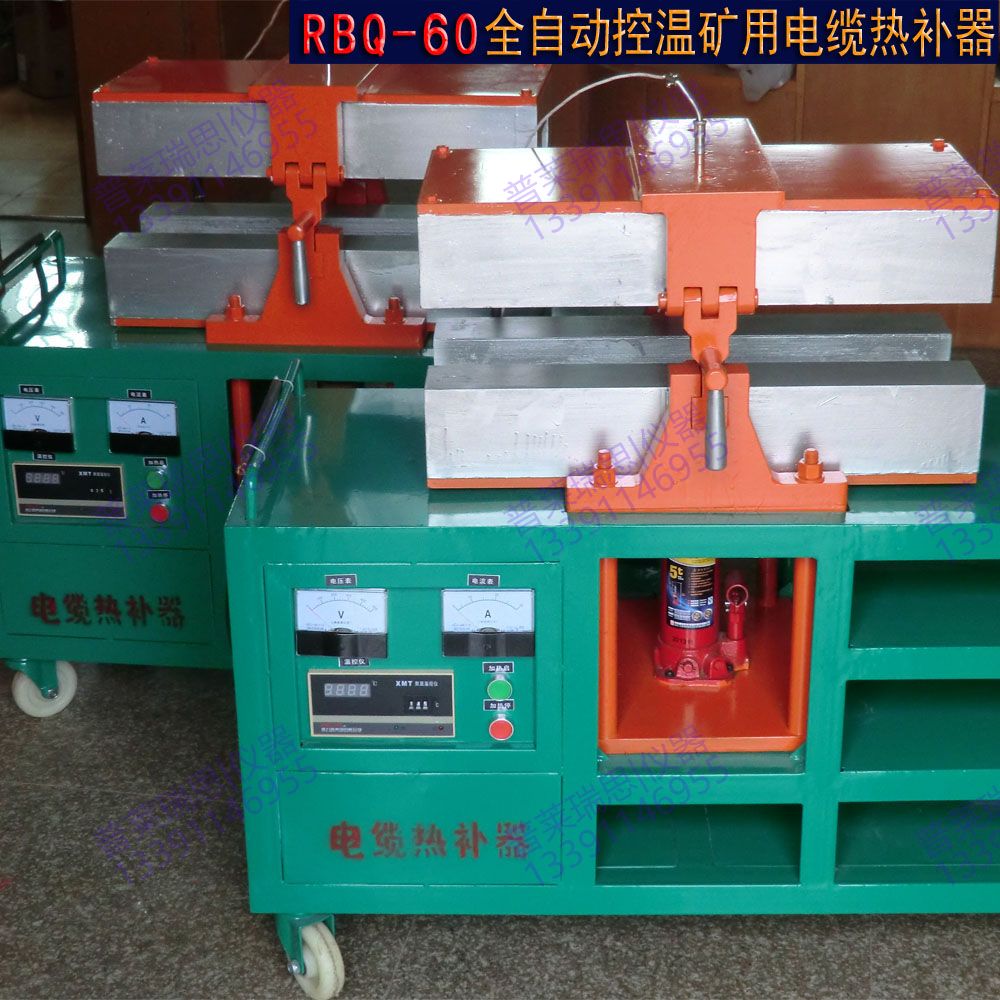

RBQ-600全自动温控矿缆硫化热补机说明书


一、概述:
该产品是用于煤矿、铁矿、油田以及各大工厂橡胶电缆线修理、接补和打号专用。可补接1.5mm2~185mm2的各种橡胶电缆线。
二、矿缆硫化热补机结构:
硫化热补机主要有支架、电气系统、液压系统、仪表控制板组成。
1.液压系统主要有液压缸、活塞、阀和压杆组成,完成模具升降加压,保证加粘补过程所需的压力;
2.支架是热补机的主体构件,仪器底部配有脚轮、配平衡重铁,形成完整的统一机台。
3.电气加热系统分别组装,统一控制,设有定温、控时装置。
三、品种规格
名  称 型  号 外型尺寸 模具直径和
截面积
重量 说 明
液压恒温
自控热补机
RBQ-1000型 1350×500×995 Φ54-Φ81
75m/m2-185m/m2
500kg 实用综采
液压恒温
自控热补机
RBQ-800型 1350×500×995 Φ54-Φ81
75m/m2-185m/m2
450kg 实用综采
电缆热补器 RBQ-600 1020×480×995 Φ11-Φ81
1.5-240m/m2
202KG 实用综采
电缆热补器 JXB-400 880×410×900 Φ11-Φ50
1.5m/m2-70m/m2
120kg 实用普采
电缆热补机 RSRBQ-Ⅱ型 600×420×520 Φ50-Φ81
75m/m2-185m/m2
100kg 实用综采
电缆热补机 RSRBQ-400型 400×360×420 Φ11-Φ50
1.5m/m2-70m/m2
65kg 实用普采
电缆热补机 RSRBQ -250型 250×230×300 Φ10-Φ26
1.5m/m2-10m/m2
40kg 实用普采
三叉电缆
热补机
RSRBQ -400型 400×480×420 Φ10-Φ30
1.5m/m2-16m/m2
75kg 实用普采

四、主要技术指标
1.各种规格技术指标(概述)
电源
电压
电流
强度
加热
温度
出模
温度
升温
时间
电功率 绝缘
程度
220V
或380V
45A
40A
22A
16A
120℃~180℃ 100℃~180℃ 30±5
分钟
10KW
6KW
5KW
4KW
80~120MΩ
2.本产品格主要技术指标:
1.工作电源:220V/380V (热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可)
2.加热功率:4kw
3.模具升温():0-399℃可调
4.修补电缆直径:Φ11-81mm
5.升温时间:20分
6.合模最大压力:5T
7.修补长度:600mm
8.外型尺寸:1020×500×970mm
9.重    量:约202Kg
五、温度控制仪主要技术指标
控温范围 20℃-399℃
控温精度 ±1℃
测温精度 ±10℃
温度选择盘精度 ±10℃
仪器工作环境温度 温度 -10℃~+50℃相对温度不超过85%
控温继电器输出接柱 最大电压450V最大电流10A
仪器电源 交流220V50Hz电压波动小于15%
仪器消耗功率 小于6瓦

(图二)

六、操作步骤
使用前首先接通电源(热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可),供热补机升温,再把所需要热补的温度在控温仪上调到规定的温度指示表上(120℃~180℃),把需补接电缆线放在规定的模具上热压成型,当恒温到规定的温度,控温系统就会自动断电,待温度下降到(100℃~80℃)时方可以将补制的电缆线取出。
1、接通电源:380V或220V(热补器本身是三相四线接380V电源,如果接220V则把3根火线并在一起接220V火线,零线与220V零线相接即可),查看电压表是380V还是220V。注意:220V电源功率一定要达到额定功率。
2、先按要补的矿缆直径粗细选个好模具,装好模具:将该修复电缆放在模具上压紧。
3、按绿色按钮,加热,选好修复温度设定可调。
4、当温度到达设定的温度时,自动断电停止加热,此时红灯亮,温度显示还在上升15℃左右,再第二次压紧。
5、当温度下降到100~80℃以下时,打开千斤顶油阀,就可取出电缆线。
七、配置清单
1矿缆热补机    一台
2.液压系统压杆    一只
3.平衡重铁        一只
4.产品说明书      一份
5.合格证          一张
6.保修卡          一份
